souplesse de l âme classe 2 selon IEC 60228

euroclasse selon rpc picto

résistance mécanique chocs abrasions écrasements AG4 selon NF C 15-100 picto

Immersion/submersion Picto AD8 selon NFC 15-100

Enterré directement Picto

non propagateur de la flamme selon nf c 320701 picto

température maximum de l ame + 90°C picto

resistance aux uv et intemperies an2

substances corrosives ou polluantes AF 2 picto

Données techniques

Âme aluminium câblé, classe 2

Écran interne écran semi-conducteur extrudé

Isolation polyéthylène réticulé (XLPE)

Assemblage mononconducteur isolé

Écran externe écran semi-conducteur extrudé pelable et ruban semi-conducteur gonflable

Écran métallique ruban d'aluminium contrecollé à la gaine extérieure, posé en long

Gaine externe polyéthylène (PE) noir

Tension de service Uo/U 12 / 20 (24) kV

Plage de température de - 10°C à + 50°C

Température max. admissible à l'âme en régime permanent :
+ 90°C
en régime de court-circuit :
+ 250°C

Rayon de courbure à l'installation : 25 x ø
installé : 20 x ø

Marquage FABRICANT
FR-N20XA8E-AR
Section AL
12 / 20 kV
S26
Ordre de fabrication
Année
Marquage métrique

Section (mm²) 400

Section complète (mm²) 1 x 400

Intensité en régime permanent enterré 20°c (1) (A) 559

Intensité en régime permanent air libre 30°c (1) (A) 668

Epaisseur de l'isolant (mm) 4,6

ø sur isolant (mm) 33,4

ø du conducteur (mm) 22,8

ø d'un câble unipolaire (mm) 42

Epaisseur de l'écran metallique (mm) 0,2

Inductance (mH/km) 0,31

Capacitance (µF/km) 0,43

Courant de court-circuit max. cond. (1s. (kA)) 37,8

Courant de court-circuit max. ecran. (1s. (kA)) 2,5

Rayon courbure (Installation) (mm) 1050

Rayon courbure (Statique) (mm) 840

Résistance max. conducteur ca 90°c (Ω/km) 0,102

Résistance max. conducteur cc 20°c (Ω/km) 0,078

Chute de tension (V) 0,18

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 1960

Poids alu (kg/km) 1015

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes Conducteur en aluminium, classe 2 selon IEC 60228.
Non propagateur de la flamme selon IEC 60332-1. Fabriqué selon la NF C 33-226.
Isolation au polyéthylène réticulé extrudé (XLPE).
Triple extrusion.
Ruban semi-conducteur gonflable.
Ruban d'aluminium contrecollé à la gaine extérieure.
Gaine extérieure au polyéthylène (PE) résistante aux termites.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.

RoHS Oui

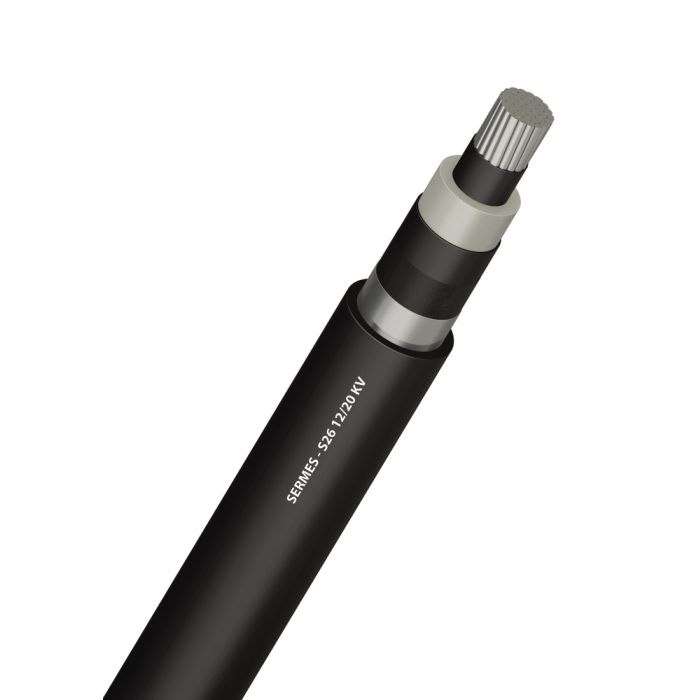

HTA ALU 12/20 KV C33-226 1X400 NOIR
