Données techniques

Âme cuivre étamé, à brins superfins

Isolation couleurs bleu et marron

Résistance de l'âme 1,5 mm² : max. 13,7 Ohm/km
2,5 mm² : max. 8,21 Ohm/km

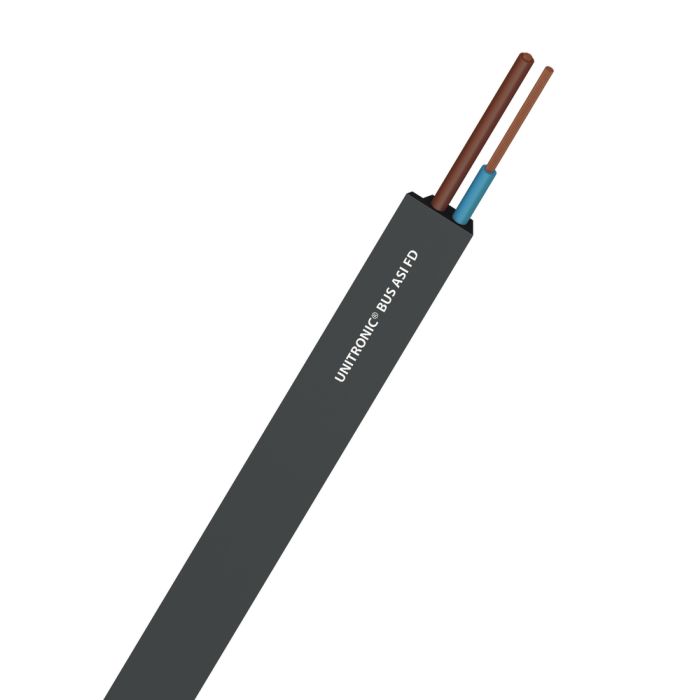

Gaine externe profilée TPE ou PUR
couleur : jaune (RAL 1023) ou noir (RAL 9005)

Tension de service Uo/U 300 V (pas pour des applications à courant fort)

Tension d'essai cond. / cond. : 2000 V

Plage de température fixe : de - 40°C à + 80°C (TPE + 105°C)
mobile-sans fixation : de - 30°C à + 70°C (TPE + 105°C)

Rayon de courbure fixe : 12 mm
mobile sans guidage sur galets : 24 mm
mobile avec guidage sur galets : 60 mm (15xD)

Section (mm²) 1,5

Section complète (mm²) 2 x 1,5

Dimensions et poids

Poids article (Kg/Km) 64

Poids cuivre (kg/km) 29

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes ASI est un standard normalisé selon EN 50295 en Europe et selon IEC 62026-2 au niveau international.
Version TPE : UL AWM Style 2103 CSA AWM II A/B.
Version PUR : UL AWM Style 20549.
Les versions PUR sont sans halogène selon IEC 60754-1.
Faible inflammabilité selon IEC 60332-1-2 / UL FT-2 flame test.

Remarques

Le signal et la puissance sont transmis par l'intermédiaire d'un câble méplat à deux conducteurs non blindés et à codage géométrique (polarité irréversible).
La connexion du câble se fait par perforation dans les modules ASI.
Le raccordement des capteurs au module ASI (module de couplage) se fait à l'aide de câbles ronds (câbles de raccordement).
