Picto IE3
Picto IP55
Picto PTC
Picto S1
Picto 400V 50Hz
Poids (kg)
31
Forme construction
B5
U [V]
400
690
f [Hz]
50
50
P [kW]
4
4
I [A]
7,4
4,27
n [min-1]
2915
2915
cos phi
0,89
0,89
Classe
IE3
IE3
η 100%
88,1
88,1
η 75%
88
88
η 50%
86,1
86,1

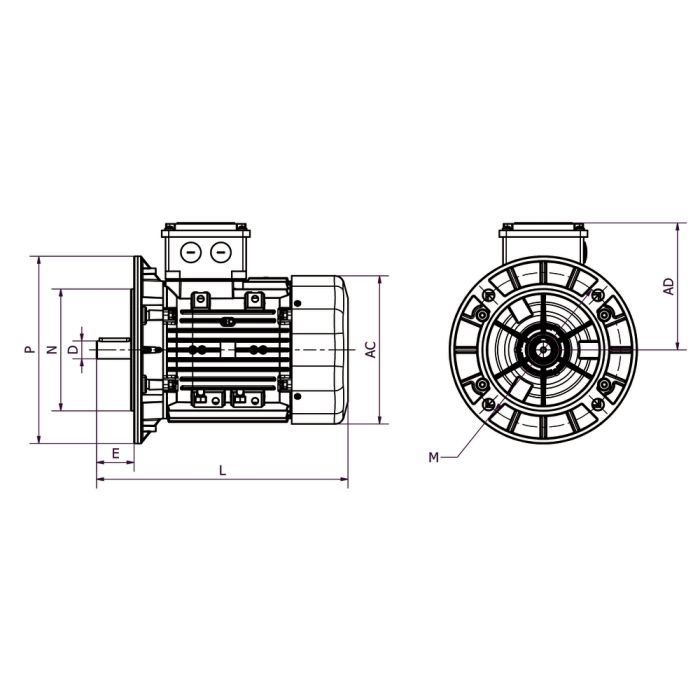

Dimensions
AC (mm)
210
L (mm)
396
D (mm)
28
E (mm)
60
F (mm)
8
A (mm)
190
H (mm)
112
HD (mm)
276
K (mm)
12
C (mm)
70
M (mm)
215
P (mm)
250
N (mm)
180
S (mm)
15
B (mm)
140
plus de détails
moins de détails
Boîte à bornes
Position boîte à bornes
Dessus
PE raccordement (mm)
2*M32
Caractéristiques
Référence
Q3H112M2C
Service
S1
Nombre de pôles
2
Courant de démarrage relatif (A)
9,9
Couple nominal (N.m)
13,2
Couple de démarrage relatif (Cd/Cn)
4,2
Couple maximum relatif (Cm/Cn)
5,7
Classe d'isolation
F
Classe d'échauffement
B
Moment d'inertie (kg.m²)
0,00569
Pression sonore (dB(A))
67
Equilibrage / classe de vibration
Rotors équilibrés dynamiquement avec « demi clavette ». Classe de vibration A selon la norme CEI60034-14.
Construction
Matière carcasse
Aluminium
Matière flasque
Aluminium
Couleur RAL
RAL 7031, gris bleu.
Roulement côté D
6306-2Z
Roulement côté N
6206-2Z
Joint côté D
30x47x7
Joint côté N
30x47x7
Protection thermique
CTP
IE3 Q3H112M2C 4kW 2P 400/690 B5 FF215 LL CTP
Référence :
Code article :
/-
/
Classe de rendement
IE3
Matière carcasse
Aluminium
Prix indisponible
