Picto IE3
Picto IP55
Picto PTC
Picto S1
Picto 400V 50Hz
Poids (kg)
18
Forme construction
B14
U [V]
230
400
f [Hz]
50
50
P [kW]
1,5
1,5
I [A]
5,54
3,2
n [min-1]
2925
2925
cos phi
0,84
0,84
Classe
IE3
IE3
η 100%
84,2
84,2
η 75%
84,7
84,7
η 50%
82,3
82,3

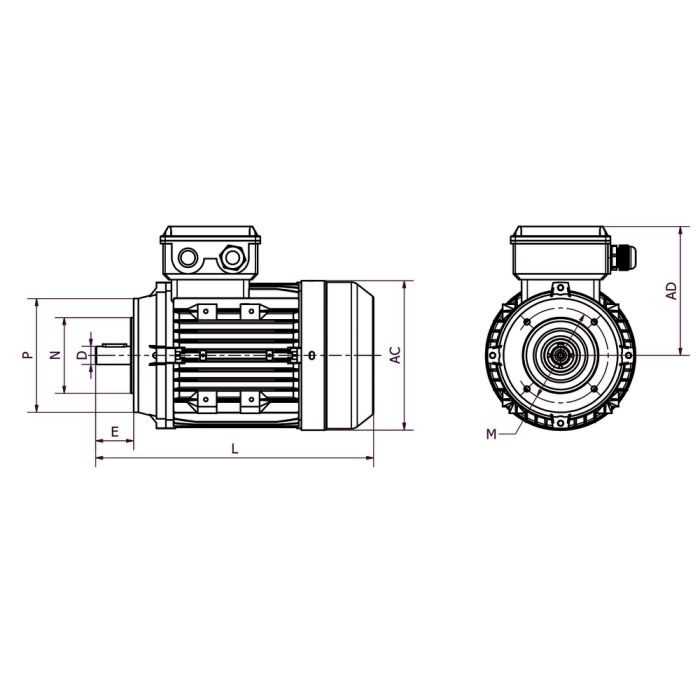

Dimensions
AC (mm)
172
L (mm)
343,5
D (mm)
24
E (mm)
50
F (mm)
8
A (mm)
140
H (mm)
90
HD (mm)
223
K (mm)
10
C (mm)
56
M (mm)
115
P (mm)
140
N (mm)
95
S (mm)
M8
B (mm)
100
plus de détails
moins de détails
Boîte à bornes
Position boîte à bornes
Dessus
PE raccordement (mm)
1*M25
Caractéristiques
Référence
Q3H90L2C
Service
S1
Nombre de pôles
2
Courant de démarrage relatif (A)
9,3
Couple nominal (N.m)
4,9
Couple de démarrage relatif (Cd/Cn)
4,7
Couple maximum relatif (Cm/Cn)
5,4
Classe d'isolation
F
Classe d'échauffement
B
Moment d'inertie (kg.m²)
0,00231
Pression sonore (dB(A))
62
Equilibrage / classe de vibration
Rotors équilibrés dynamiquement avec « demi clavette ». Classe de vibration A selon la norme CEI60034-14.
Construction
Matière carcasse
Aluminium
Matière flasque
Aluminium
Couleur RAL
RAL 7031, gris bleu.
Roulement côté D
6305-2Z
Roulement côté N
6205-2Z
Joint côté D
25x40x7
Joint côté N
25x40x7
Protection thermique
CTP
IE3 Q3H90L2C 1,5kW 2P 230/400 B14 FT115 LL CTP
