Picto IE3

Picto IP56

Picto PTC

Picto S1

Picto 400V 50Hz

Poids (kg) 5

Forme construction B35

U [V] 230 400

f [Hz] 50 50

P [kW] 0,12 0,12

I [A] 0,77 0,45

n [min-1] 1390 1390

cos phi 0,65 0,65

Classe IE3 IE3

η 100% 64,8 64,8

η 75% 55,9 55,9

η 50% 47,6 47,6

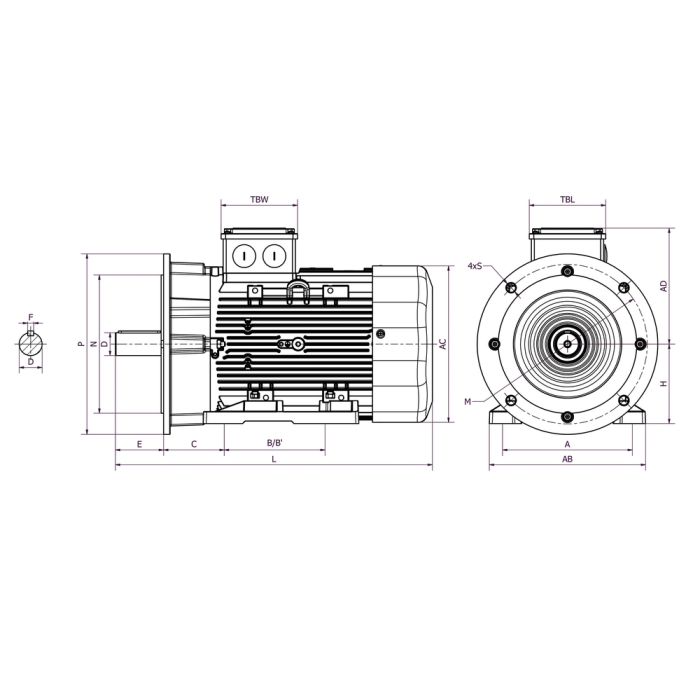

Dimensions

AC (mm) 123

L (mm) 234,8

TBL (mm) 94

TBW (mm) 94

D (mm) 11

E (mm) 23

F (mm) 4

A (mm) 100

H (mm) 63

HD (mm) 160

AD (mm) 97

AB (mm) 116

K (mm) 7

C (mm) 40

M (mm) 130

P (mm) 160

N (mm) 110

S (mm) 10

T (mm) 3,5

B (mm) 80

plus de détails

moins de détails

Boîte à bornes

Position boîte à bornes Dessus

PE raccordement (mm) 1*M20

PE sondes (mm) M12

Caractéristiques

Référence SPL-63M4A

Service S1

Nombre de pôles 4

Courant de démarrage relatif (A) 3,84

Couple nominal (N.m) 0,82

Couple de démarrage relatif (Cd/Cn) 3

Couple maximum relatif (Cm/Cn) 3,3

Classe d'isolation F

Classe d'échauffement B

Moment d'inertie (kg.m²) 0,0002

Pression sonore (dB(A)) 43

Equilibrage / classe de vibration Equilibrage demi-clavette qualité G 2,5 selon ISO 1940 - classe de vibration A selon CEI 60034-14.

Normes

Certifications CE

Construction

Matière carcasse Aluminium

Matière flasque Avant : fonte.
Arrière : aluminium.

Couleur RAL RAL 7015

Roulement côté D 6201 ZZ C0

Roulement côté N 6201 ZZ C0

Joint côté D 12x22x7

Joint côté N 12x22x7

Protection thermique CTP

IE3 SPL-63M4A 0,12kW 4P 230/400 B35 FF130 LL CTP

Référence :

Code article :

Référence :

Code article :

Classe de rendement IE3

Matière carcasse Aluminium

besoin d'aide ?

Fiche technique .PDF

Notice d'utilisation .PDF

Visuels .ZIP

Schémas .ZIP

Fichiers 3D .ZIP
