Picto Exd
Picto IE3
Picto T4
PICTO EX
Picto IP55
Picto PTC
Picto S1
Picto 400V 50Hz
Poids (kg)
26
Forme construction
B5
U [V]
230
400
f [Hz]
50
50
P [kW]
1,1
1,1
I [A]
2,27
2,27
n [min-1]
2840
2840
cos phi
0,84
0,84
Classe
IE3
IE3
η 100%
83,3
83,3

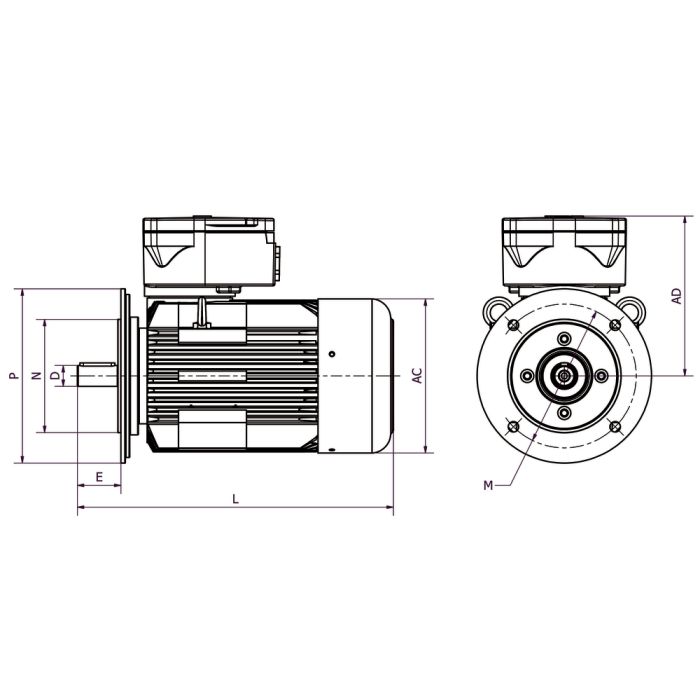

Dimensions
AC (mm)
157
L (mm)
319
D (mm)
19
E (mm)
40
A (mm)
125
H (mm)
80
HD (mm)
249
C (mm)
50
M (mm)
165
P (mm)
200
N (mm)
130
B (mm)
100
Boîte à bornes
Position boîte à bornes
Dessus
PE raccordement (mm)
1*M25
Caractéristiques
Référence
4KTC80B2
Nombre de pôles
2
Courant de démarrage relatif (A)
6,5
Couple nominal (N.m)
3,7
Couple de démarrage relatif (Cd/Cn)
3,15
Couple maximum relatif (Cm/Cn)
3,3
Classe d'isolation
F
Classe d'échauffement
B
Moment d'inertie (kg.m²)
0,00122
Equilibrage / classe de vibration
Rotors équilibrés dynamiquement avec « demi clavette » qualité G 2,5 selon ISO 1940. Classe de vibration A selon la norme CEI60034-14.
Normes
Certifications
II 2G Ex db (eb) IIC T4 Gb
Construction
Matière carcasse
Fonte
Matière flasque
Fonte
Couleur RAL
RAL 5010 (bleu)
Roulement côté D
6204-ZZ C3
Roulement côté N
6204-ZZ C3
Joint côté D
20x47x14
Joint côté N
20x47x14
Protection thermique
CTP
IE3 4KTC80B2 1,1kW 2P 230/400 B5 FF165 LL CTP
Référence :
Code article :
/-
/
Classe de rendement
IE3
Matière carcasse
Fonte
Prix indisponible
