Picto IP55

Caractéristiques

Tension d'alimentation réseau (V) Triphasée, 380 à 480 V (-15/+10%), 50/60 Hz (-5/+5%)

Tension réseau (V) 3 x 400

Dimensionnement ND Surcharge normale (ND) 110% / 1min / 10min

Puissance moteur ND (kW) 4

Courant max. de surcharge ND (A) 9,9

Dimensionnement HD Forte surcharge (HD) 150% / 1min / 10min

Puissance moteur HD (kW) 2,2

Courant max. de surcharge HD (A) 9,9

Indice de protection IP55

Poids article (Kg) 10,4

Puissance dissipée HD (W) 135

Puissance dissipée ND (W) 135

Humidité 5 à 95% RH (sans condensation)

Altitude (m) Inférieure à 1000m

Normes CE, UL, cUL, EAC

Simplicité Écran graphique 19 langues
Multi-affichages (lecture unités: bar, m³/h, °C, Pa…)
Applications de régulation préchargées
Sécurités pompes avec alarmes spécifiques
Economies d’énergie

Modularité 9 entrées digitales
3 entrées analogiques
2 sorties relais
4 sorties digitales
Entrée de sécurité STO (SIL2)
3 slots pour ajout de cartes options
Horloge avec programmateur (option pile)
RS485 - Modbus RTU, BACnet MS/TP
Ethernet - Modbus-TCP, BACnet-IP, Profinet (option)
Jusqu’à 7 sorties relais supplémentaires (option)
2 entrées PT100/PT1000 (option)

Caractéristiques Protection IP55 jusqu’à 90kW
Protection IP54 à partir de 110kW (armoire)
Self DC anti-harmoniques & filtre CEM
Rendement 98%
Cartes tropicalisées

Fonctionnalités 4 régulateurs PID (2 principaux/2 externes) - Auto-tuning PID
Cascade de pompes (1 variateur / multi-pompes - jusqu’à 10 pompes avec carte option)
Cascade de pompes (multi-variateurs / multi-pompes)
Fonctions pompage : remplissage progressif, fonction veille / boost avant-veille, dégommage…
Protections pompes : pompe à sec,
BP/rupture canalisation, HP, pompe bloquée…
Contrôle des ventilateurs (reprise à la volée, arrêt roue libre…)
Mode feu Contrôle vectoriel de couple pour compresseurs à pistons PLC intégré (14 blocs)

Options principales Cartes options :
OPC-RY : 2 sorties relais
OPC-RY2 : 7 sorties relais
OPC-AIO : 2 entrée analogiques / 2 sorties analogiques
OPC-PT : 2 entrées sondes de température (Pt100/Pt1000/Ni1000)
OPC-ETH : Ethernet (double ports = chaînage) Modbus-TCP, BACnet-IP, EtherNet/IP
OPC-PRT2 : Profinet-IO
OPC-PDP : Profibus-DP
OPC-COP : CANopen
OPC-LNW : LonWorks

plus de détails

moins de détails

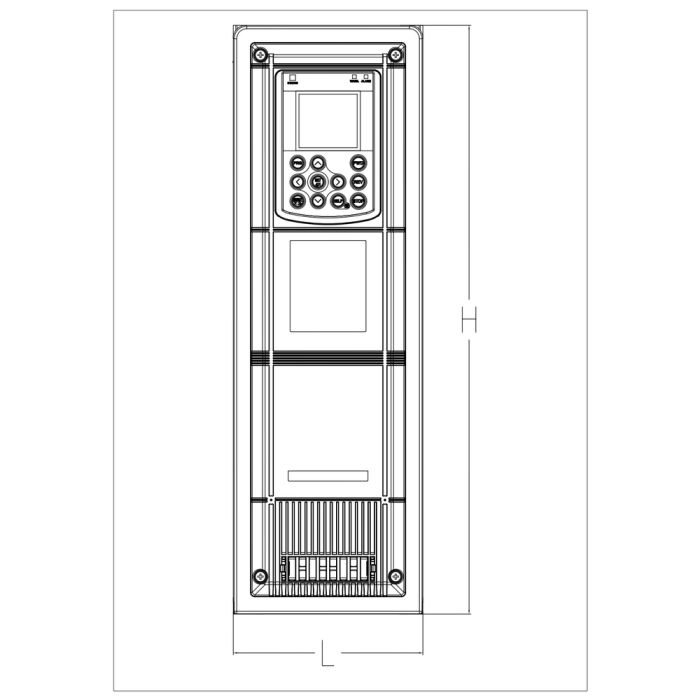

Dimensions

Largeur (mm) 150

Hauteur (mm) 465

Profondeur (mm) 262
