Picto IP20

Caractéristiques

Tension réseau (V) 3 x 400

Dimensionnement ND surcharge normale (ND) 110% / 1min / 10min

Puissance moteur ND (kW) 37

Dimensionnement HD forte surcharge (HD) 150% / 1min / 10min

Puissance moteur HD (kW) 30

Indice de protection IP20

Poids article (Kg) 11,5

Puissance dissipée HD (W) 750

Puissance dissipée ND (W) 900

Normes CE, UL, cUL, KC, EAC, RoHS II

Simplicité Variateur hautes performances
Dynamique avec contrôle vectoriel de couple 2 dimensionnements possibles (ND, HD)
pour s’adapter à toutes les applications Afficheur numérique en standard, afficheur graphique
19 langues en option

Modularité 5 entrées digitales 2 entrées analogiques 1 sortie relais
2 sorties digitalesEntrée de sécurité STO (SIL3) RS485 - Modbus RTU, CANopen Carte codeur 12/15V Carte E/S supplémentaires (13*DI+8*DO)
Carte Ethernet double ports - Modbus-TCP, BACnet-IP,
Ethernet-IP, Profinet IO, EtherCAT

Caractéristiques Indice de protection IP20 ultra compact PLC intrégré (200 blocs) via outil PC standard Transistor de freinage intégré jusqu’à 30kW HD
(module externe au-delà)
Filtre CEM
Cartes tropicalisées

Fonctionnalités «ACE PROCESS» :
Contrôle vectoriel de couple ultra dynamique Contrôle boucle fermée (avec option carte codeur) Pilotage de moteurs AC ou synchrones à aimants permanents Fonction partage de charge «DROOP»/statisme Fonction limiteur de couple automatique Fonction limiteur de tension CC automatique
pour applications avec inertie
Fonctions levage

«ACE HVAC» (SUR DEMANDE) :
Entrée Fire mode (désenfumage)
Cascade de pompes
(jusqu’à 4 drives en mode multi-drives/multi-pompes) Protections pompes (pompe à sec, rupture canalisation, BP/HP…)

«ACE POMPAGE SOLAIRE» :
(SUR DEMANDE)Régulation MPPT
Mode autonome via panneaux solaires ou hybride avec réseau

Options principales Cartes options (1 carte possible)
OPC-E2-ADP1 : kit montage carte pour Ace 400V type 0002…0044 et Ace 230V type 0001…0069
OPC-E2-ADP2 : kit montage carte pour Ace 400V type 0059…0072 et Ace 230V type 0069…0115
OPC-E2-ADP3 : kit montage carte pour Ace 400V type 0085 … maxOPC-DIO : 13 entrées digitales + 8 sorties digitales
OPC-AIO : 2 entrées analogiques + 2 sorties analogiques
OPC-PRT : Ethernet - RJ45 double ports (Modbus-TCP, Profinet IO, BACnet-IP, Ethernet-IP, EtherCAT)
OPC-E2-RS : RS485 - RJ45 double ports pour chaînage
OPC-PDP3 : Profibus-DP
OPC-PRT : ProfiNet-RTOPC-F2-RY : 3 sorties relais (uniquement pour ACE HVAC)
OPC-PT : 2 entrées PT100/PT1000/Ni1000 (uniquement pour ACE HVAC)
OPC-E2-PG3 : codeur 12/15V (ne nécessite pas de kit montage carte)

plus de détails

moins de détails

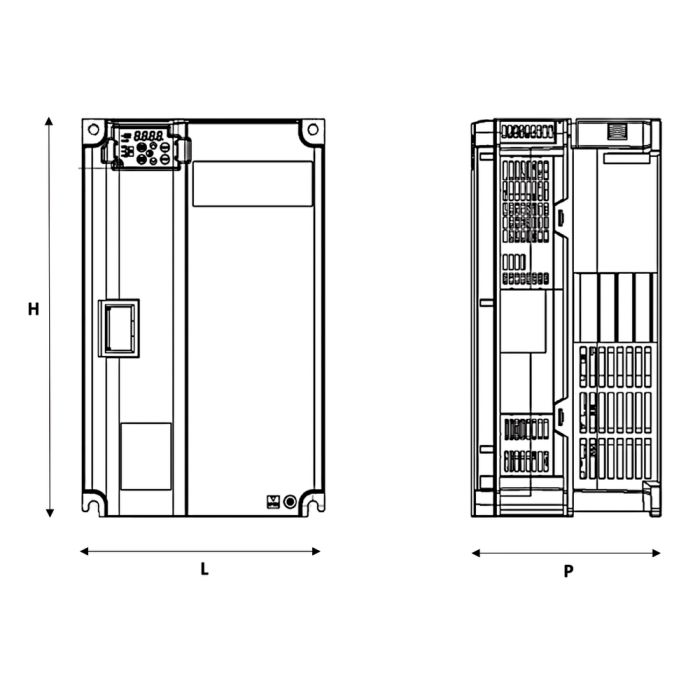

Dimensions

Largeur (mm) 250

Hauteur (mm) 400

Profondeur (mm) 195
