Souplesse de l âme

Euroclasse selon rpc

Résistance aux basses températures

Résistance mécanique, chocs, abrasions, écrasements

Résistance UV et intempéries

Immersion, submersion

Enterré avec protection mécanique

Non propagateur de la flamme selon la NF C 32-070

Zone explosible selon la NF C 15-100

Température maximale de l’âme

Résistance aux huiles

Bonne résistance chimique

RoHS

Conforme CE

Données techniques

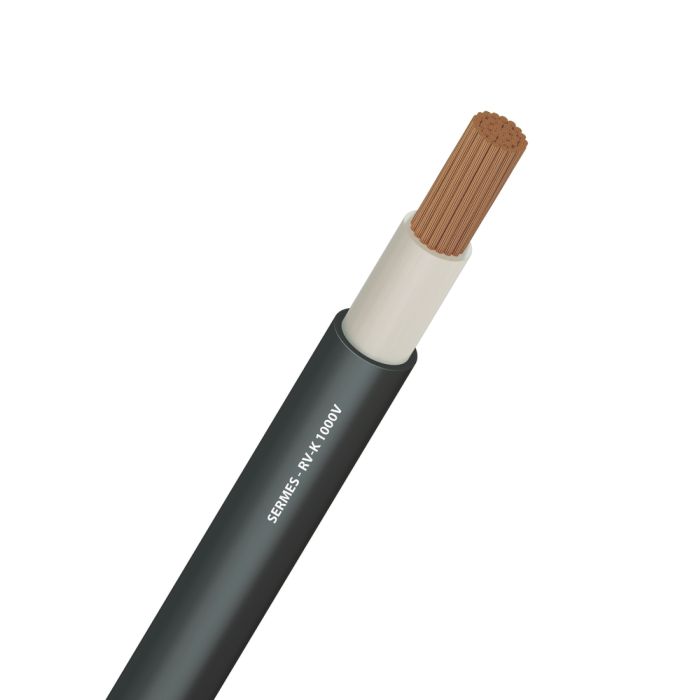

Âme cuivre nu souple, classe 5

Isolation polyéthylène réticulé (XLPE) noir ou translucide

Gaine externe PVC noir

Tension de service Uo/U 600 / 1000 V AC
900 / 1500 V DC

Tension d'essai 3500 V AC pendant 5 mn
8400 V DC pendant 5 mn

Plage de température de - 25°C à + 60°C

Température max. admissible à l'âme en régime permanent :
+ 90°C
en régime de court-circuit :
+ 250°C

Rayon de courbure fixe : 5 x ø

Traction statique 15 N/mm² de section cuivre

Traction dynamique 50 N/mm² de section cuivre

Marquage RV-K UNE 21123-2

Section (mm²) 150

Section complète (mm²) 1 x 150

ø gaine externe approx. (2) (mm) 21,4

Intensité en régime permanent enterré 20°c (1) (A) 287

Intensité en régime permanent air libre 30°c (1) (A) 444

(1) (1) Intensités maximales (lz) valables pour :
- 3 câbles unipolaires posés en trèfle dans un système triphasé
- pose seule sur chemin de câble à l'air libre à 30°C
- pose seule dans un sol à 20°C.
Si les conditions d'installation sont différentes, par exemple ; groupement de plusieurs câbles, rayonnement solaire, pose en caniveau ou pose enterrée sous fourreau, etc, il conviendra d'appliquer des facteurs de correction selon NF C 15-100.

(*) (*) Valeurs données à titre indicatif et variables selon fabrication.

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 1435

Poids cuivre (kg/km) 1380

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes UNE 21123-2
Certifiés par la marque AFNOR.
Non propagation de la flamme : IEC 60332-1-2 / VDE 0472-804 / NF C 32-070 2.1 catégorie C2.
Résistance à l'eau : AD8 selon NF C 15-100.
RoHS : directive européenne 2011/65/UE.
Règlementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.

RoHS Oui

Conforme CE Oui

Photos non contractuelles.
