Données techniques

Âme multibrins, cuivre nu

Résistance de l'âme max. 159,8 Ohm/km (boucle)

Assemblage en paires

Blindage général tresse de blindage général en cuivre, blindage collectif de cuivre

Gaine externe PUR, violet, sans halogène (RAL 4001)

Tension de service Uo/U 250 V
(pas pour applications à courant fort)

Tension d'essai cond. / cond. : 1500 V eff.

Capacité mutuelle max. 60 nF/km (800 Hz)

Impédance (Ω) 100 Ohm

Plage de température fixe : de - 40°C à + 80°C
mobile : de - 30°C à + 70 °C

Rayon de courbure mobile : 15 x ø

Repérage conducteurs blanc-marron / vert-jaune / gris-rose (données)
rouge, bleu, vert / jaune (puissance)

Section (mm²) 1

Section complète (mm²) 3 x 2 x 0,25 + 3G1

ø extérieur approx. (mm) 7,9

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 92

Poids cuivre (kg/km) 62

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes Selon DIN 19258 et IEC 50254.
Non propagateur de la flamme selon IEC 60332-1-2.
Gaine extérieure PUR résistant aux coupures, au cisaillement, aux huiles minérales et à l'abrasion due à une utilisation en chaîne porte-câbles.
Max. 50 m (câble d'installation bus interstations).
500 kbit/s = max. 400 m (câble Bus de commande à distance).
Câble bus + câble bus d'd'installation.
Câble IBS pour application dynamique.

fin de commercialisation

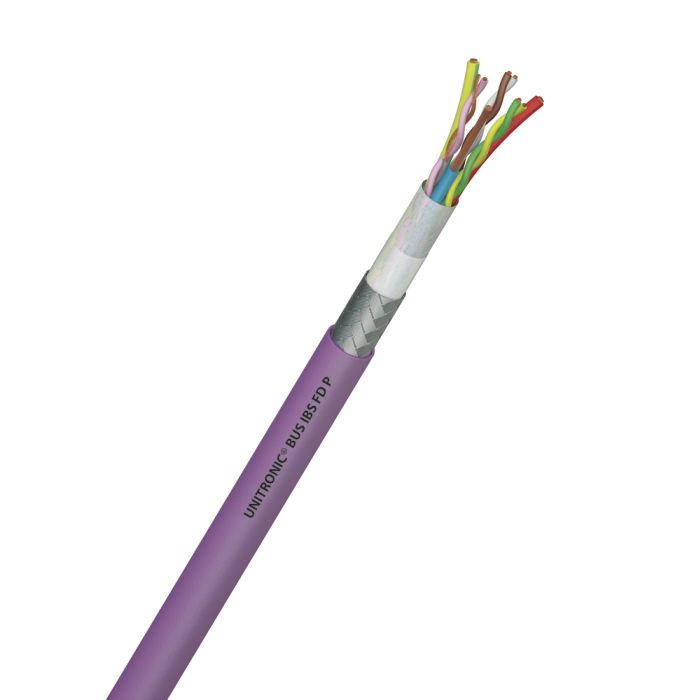

UNITRONIC® BUS IBS FD P COMBI 3X2X0,25 mm² + 3G1 mm²
