résistance U.V et intempéries picto

Automatisation Picto

Convient pour l extérieur

Ingénierie mécanique et industrielle Picto

Signaux parasites Picto

Données techniques

Âme massive en cuivre nu AWG22

Isolation polyéthylène (PE)

Câblage des conducteurs quarte-étoile

Blindage général tresse de blindage en cuivre et feuillard aluminium statique

Gaine externe PVC
couleur : vert (RAL 6018)

Tension de service Uo/U 125V
(pas pour applications à courant fort)

Tension d'essai cond. / cond. : 2000V
cond./ tresse : 2000V

Impédance (Ω) 100 Ohm ± 15%

Plage de température Câble sans halogène
fixe : de - 25°C à + 80°C
mobile : de - 25°C à + 80°C
Câble avec gaine PVC
fixe : de - 40°C à + 80°C
mobile : de - 20°C à + 60°C

Rayon de courbure Câble FRNC : pendant la pose : 8 x le ø
fixe : 4 x ø
Câble PVC : durant la pose : 15 x ø
fixe : 10 x ø

Section (mm²) AWG 22 / 1

Section complète (mm²) 2 x 2 x AWG 22 / 1

ø extérieur approx. (mm) 6,5

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 56

Poids cuivre (kg/km) 30,4

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes ETHERLINE® Y FC avec agrément PLTC et AWM Style 21694.
ETHERLINE® PN Cat.5e Y avec UL CMG.
ETHERLINE® PN Cat.5e Y avec UL CMX.
ETHERLINE® TRAY ER PN Y FC avec approbation PLTC ER.
CAT.5-Performance.
FC : Concept de câble "Fast Connect".
Non propagateur de la flamme selon IEC 60332-1-2.
ETHERLINE® Y FC, ETHERLINE® YY, ETHERLINE® TRAY ER PN FC : retardateur de flamme d'après la norme CSA FT-4.

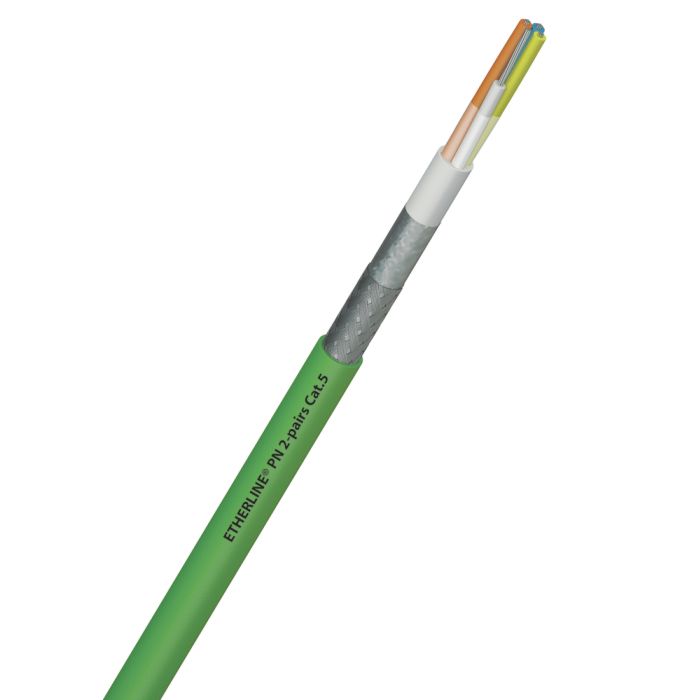

ETHERLINE® Y UL/CSA CAT.5 2X2X22AWG/1
