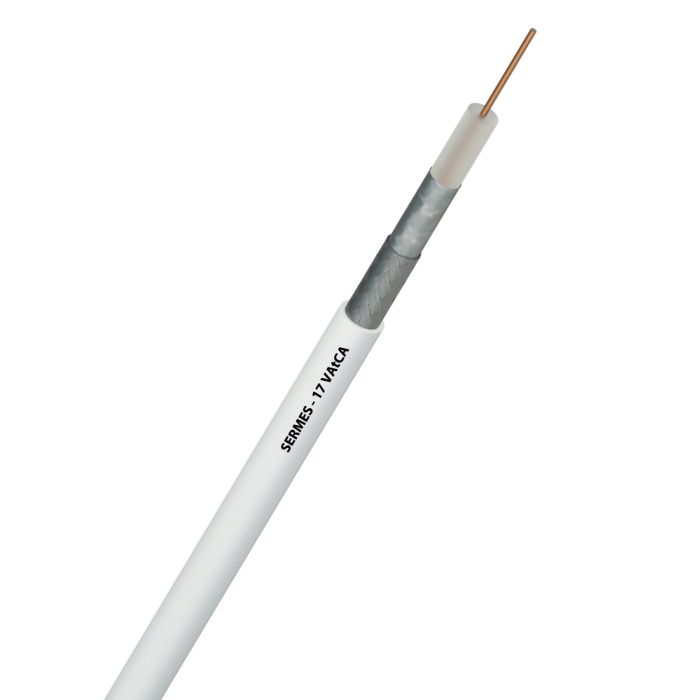

main product photo

/-

main product photo

/

euroclasse selon rpc picto

résistance U.V et intempéries 3 picto

non propagateur de la flamme selon nf c 320701 picto

température maximum de l ame + 60°C picto

conforme RoHS_Picto

Données techniques

Âme acier cuivré massif ø 1,10 mm
ø 1,13 mm (4GA+)

Isolation polyéthylène cellulaire ø 4,7 mm
ø 4,9 mm (4GA+)

Blindage général tresse en aluminium
taux de recouvrement 36%
taux de recouvrement 72% (4GA+)

Écran général (1) ruban aluminium/polyester
(2) ruban aluminium/polyester (4GA+)

Gaine externe VAtCA : PVC blanc
PAtCA : polyéthylène noir

Résistance linéique à 20°c (Ω/km) ≤ 85 Ω/km
< 80 Ω/km (4GA+)

Capacité nominale à 800 Hz maximum 50 pF/m

Impédance (Ω) 75 +/- 3

Vitesse nominale de propagation 85%

Plage de température VAtCA blanc : de - 20°C à + 70°C
PAtCA noir : de - 40°C à + 70°C

Rayon de courbure mobile : 10 x ø
fixe : 5 x ø

Marquage 17 VAtCA EN 50117
17 PAtCA EN 50117

ø gaine externe approx. (2) (mm) 6,7

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 37

Poids cuivre (kg/km) 13

Conditionnement

Conditionnement C100

Mini de vente (TGL) 100

Normes et directives

Normes NF C 90-131
Câble "Grade 1 et 2" selon guide UTE C 90-483.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca."

RoHS Oui

COAXIAL 17 PATCA NOIR C100

Code article :

main product photo

/-

main product photo

/

Code article :
