euroclasse selon rpc picto
résistance mécanique chocs abrasions écrasements AG3 selon NF C 15-100 picto
résistance U.V et intempéries 3 picto
résistance aux rongeurs
Enterré directement Picto
non propagateur de la flamme selon nf c 320701 picto
compatibilité électromagnétique picto
Zone explosible selon NF C 15-100 Picto
bonne résistance chimique 3 Picto
conforme RoHS_Picto
Conforme CE
Données techniques
Âme cuivre nu massif ø 0,5 mm ou ø 0,8 mm
Isolation polyéthylène
Câblage des conducteurs torsadé par paires en couches concentriques jusqu'à 14 paires et par faisceaux au-dessus
Assemblage ruban synthétique hydrofuge
Gaine interne PVC gris
Armure 2 feuillards en acier épaisseur 0,2 mm
Écran général ruban aluminium/polyester avec fil de continuité en cuivre étamé : ø 0,5 mm
Gaine externe PVC gris
Tension maximale d'utilisation 80 V AC / 110 V DC
Tension d'essai 1500 V AC pendant 5 mn
Résistance linéique à 20°C (en boucle) AWG24 : ≤ 188 Ω/km
AWG20 : ≤ 74 Ω/km
Résistance d'isolement min. à +20°C > 1500 MΩ.km
Capacité nominale à 800 Hz maximum 80 nF/km
Impédance (Ω) 100 +/- 20 à 1 MHz
Plage de température de - 10°C à + 70°C
Rayon de courbure fixe : 15 x ø
Traction statique 15 N/mm² de section cuivre
Traction dynamique 50 N/mm² de section cuivre
Repérage conducteurs voir tableau dans la partie technique
Marquage SYT2+ NUM
Section (mm²) 0,25
Composition 5P 0,5 (AWG24)
ø gaine externe approx. (2) (mm) 8,9
Dimensions et poids
Poids article (Kg/Km) 160
Poids cuivre (kg/km) 19,3
Conditionnement
Conditionnement TGL
Mini de vente (TGL) 1
Normes et directives
Normes NF C 93-529
NF EN 50290-2-22
Non propagation de la flamme : NF C 32-070 2.1 catégorie C2 / EN 50265-2-1 / IEC 60332-1.
RoHS : directive européenne 2011/65/UE.
Règlementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
RoHS Oui
Conforme CE Oui

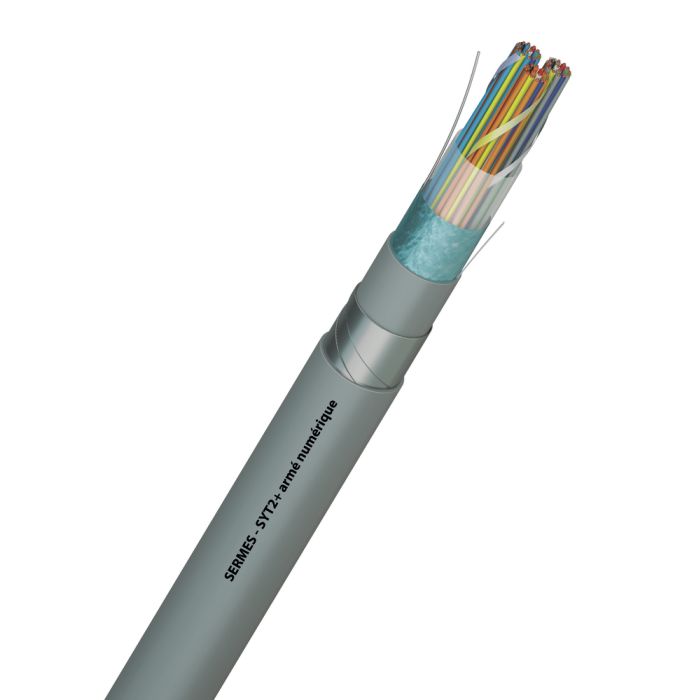

SYT2 5 PAIRES 0,5 AWG 24 TGL

Code article :
