souplesse de l âme classe 5 selon IEC 60228

euroclasse selon rpc picto

non propagateur de la flamme selon nf c 320701 picto

Câble harmonisé Picto

température maximum de l ame + 70°C picto

conforme RoHS_Picto

Conforme CE

Données techniques

Âme cuivre nu souple, classe 5

Isolation PVC

Tension de service Uo/U 300 / 500 V AC

Tension d'essai 2000 V AC pendant 5 mn

Plage de température de - 5°C à + 70°C

Température max. admissible à l'âme en régime permanent :
+ 70°C
en régime de court-circuit :
+ 160°C

Rayon de courbure fixe : 4 x ø

Traction statique 15 N/mm² de section cuivre

Couleurs disponibles en homologation HAR vert/jaune, noir, bleu, brun, gris, orange, rose, rouge, bleu clair RAL 5012, bleu foncé RAL 5010, violet, blanc

Couleurs disponibles sans homologation HAR jaune et vert

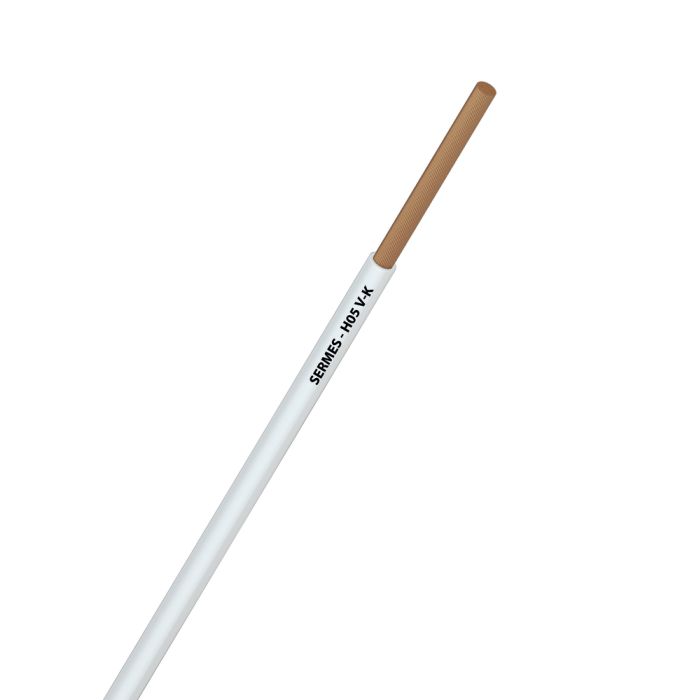

Marquage USE HAR H05 V-K

Variante V2-K en 90°C sur demande
Z-K sans halogène

Section (mm²) 0,75

Section complète (mm²) 0,75

ø extérieur approx. mini (mm) 2,2

ø extérieur approx. maxi (mm) 2,7

Intensité en régime permanent 2/3cond (A) 11/9,5

Intensité en régime permanent 4/6cond (A) 9/8

(1) (1) Intensités maximales (lz) valables pour :
conducteurs posés dans un conduit en montage apparent ou encastré à température ambiante de 30°C. Si les conditions sont différentes, il conviendra d'appliquer des facteurs de correction selon NF C 15-100.

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 12

Poids cuivre (kg/km) 6,9

Conditionnement

Conditionnement C100

Mini de vente (TGL) 100

Normes et directives

Normes NF C 32-201-5 : conducteurs et câbles isolés au polychlorure de vinyle, de tension assignée au plus égale à 450 / 750V.
CENELEC HD 21.4.S2 et IEC 60228.
Non propagation de la flamme : IEC 60332.1 / VDE 0472-804 / NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Règlementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.

RoHS Oui

Conforme CE Oui
