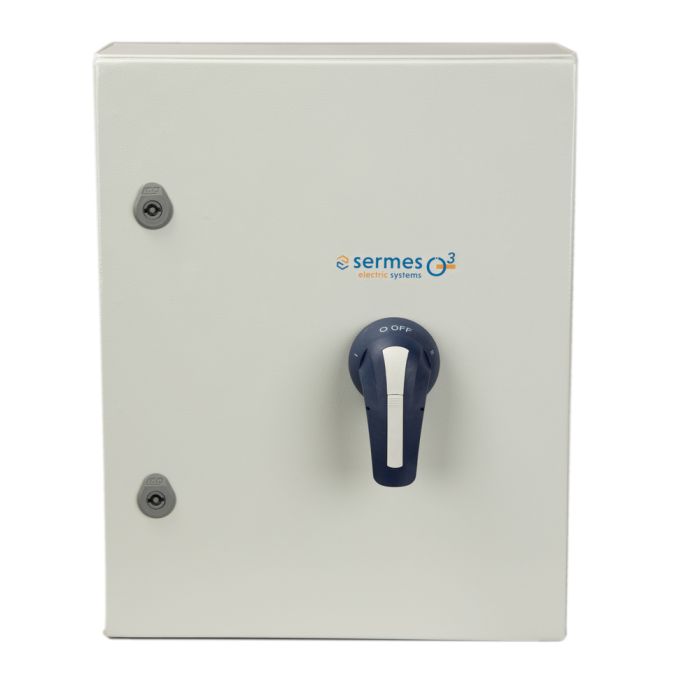

Les coffrets inverseurs de sources en tôle d’acier assurent une protection dans des environnements à risques mécaniques et de poussières. Avec leur capacité de raccordement, ces coffrets offrent une solution prête à être installée d’inversion de source dans des environnements intérieurs où il est n’est plus possible d’installer un inverseur de source dans le tableau principal.

Caractéristiques électriques

Calibre (A) 400

Nombre de pôles 4P

Courant à 415VAC AC21A/AC21B (A) 400

Courant à 415VAC AC22A/AC22B (A) 400

Courant à 415VAC AC23A/AC23B (A) 400

Courant à 690VAC AC21A/AC21B (A) 250

Courant à 690VAC AC22A/AC22B (A) 200

Courant à 690VAC AC23A/AC23B (A) 160

Pouvoir de fermeture en court-circuit sans fusible Icm (kA crête) 20

Courant assigné de courte durée admissible Icw 1s (kA eff.) 12

Courant 415VAC AC31A AC31B (A) 400

Courant 415VAC AC32A AC32B (A) - / 400

Courant 415VAC AC33A AC33B (A) - / 250

plus de détails

moins de détails

Caractéristiques mécaniques

Couleur RAL 7035

Degré de protection IP65

Matière tôle acier peint

Raccordements

Section raccordement par câble maximum (mm²) 240

Poids et dimensions

Poids article (Kg) 20,47

Longueur article (m) 0,4

Largeur article (m) 0,3

Hauteur article (m) 0,5

Normes, certifications et homologations

Normes IEC 60947-1 : Appareillage à basse tension - Partie 1 : règles générales
IEC 60947-3 : Appareillage à basse tension - Partie 3: Interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinés fusibles.
IEC 60947-6-1 : Appareillage à basse tension - Partie 6-1: Matériels à fonctions multiples - Equipement de transfert de source

RoHS Oui
