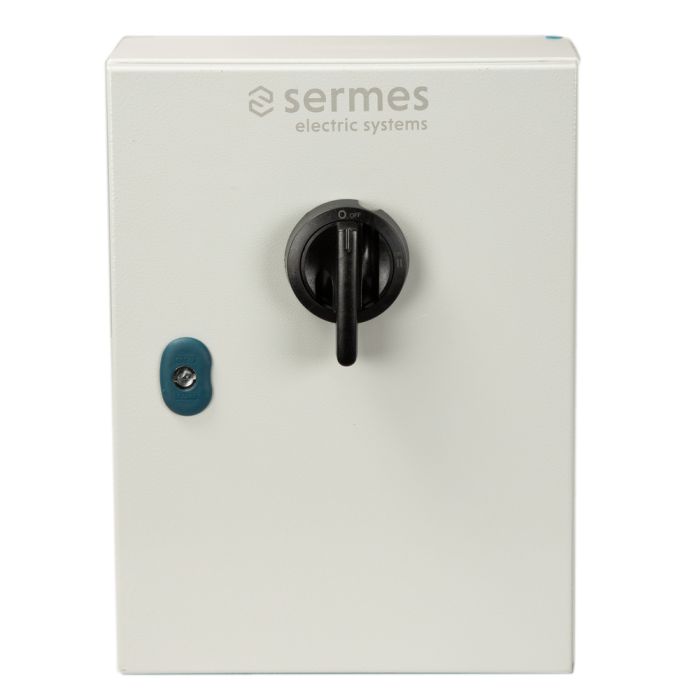

Les coffrets inverseurs de sources O3 en polycarbonate et/ou en acier peint apportent une grande robustesse et surtout un grand confort de câblage. Généralement utilisés dans des applications où les longueurs de câbles peuvent être importantes, ils peuvent également servir d’inverseur de source principal pour basculer tout ou partie d’une installation sur une source secondaire.

Caractéristiques électriques

Calibre (A) 125

Nombre de pôles 4P

Courant à 415VAC AC21A/AC21B (A) 160

Courant à 415VAC AC22A/AC22B (A) 125

Courant à 415VAC AC23A/AC23B (A) 125

Courant à 690VAC AC21A/AC21B (A) 160

Courant à 690VAC AC22A/AC22B (A) 125

Courant à 690VAC AC23A/AC23B (A) 80

Pouvoir de fermeture en court-circuit sans fusible Icm (kA crête) 8

Courant assigné de courte durée admissible Icw 1s (kA eff.) 5

Caractéristiques mécaniques

Couleur RAL 7035

Degré de protection IP65

Matière tôle acier peint

Raccordements

Section raccordement par câble maximum (mm²) 70

Poids et dimensions

Poids article (Kg) 9,27

Longueur article (m) 0,3

Largeur article (m) 0,401

Hauteur article (m) 0,215

Normes, certifications et homologations

Normes IEC 60947-1 : Appareillage à basse tension - Partie 1 : règles générales
IEC 60947-3 : Appareillage à basse tension - Partie 3: Interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinés fusibles.

RoHS Oui
