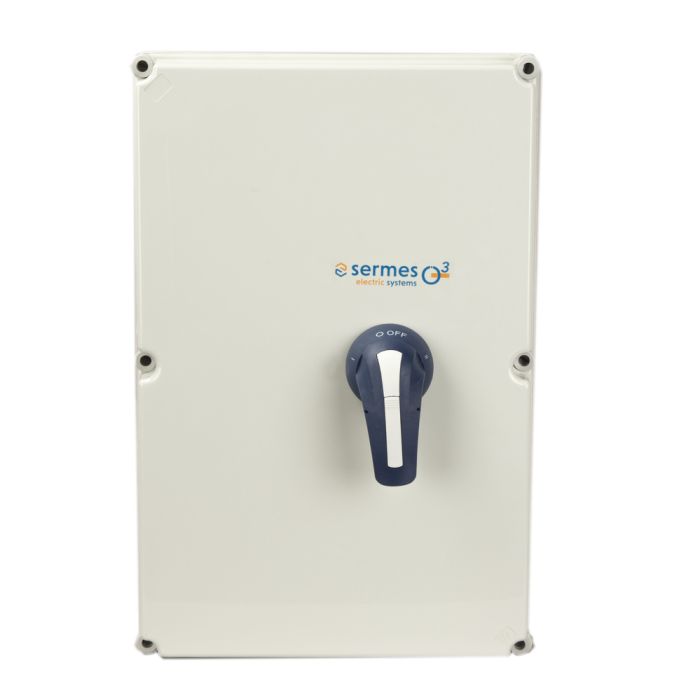

Les coffrets inverseurs de sources en polyester assurent une protection dans des environnements à risques de poussières et à agression chimiques. Avec leur capacité de raccordement importante, ces coffrets offrent une solution d’inversion de source dans des environnements intérieurs ou extérieurs prêt à être installée.

Caractéristiques électriques

Calibre (A) 250

Nombre de pôles 3P

Courant à 415VAC AC21A/AC21B (A) 250

Courant à 415VAC AC22A/AC22B (A) 250

Courant à 415VAC AC23A/AC23B (A) 250

Courant à 690VAC AC21A/AC21B (A) 200

Courant à 690VAC AC22A/AC22B (A) 160

Courant à 690VAC AC23A/AC23B (A) 160

Pouvoir de fermeture en court-circuit sans fusible Icm (kA crête) 20

Courant assigné de courte durée admissible Icw 1s (kA eff.) 12

Courant 415VAC AC31A AC31B (A) 250

Courant 415VAC AC32A AC32B (A) - / 1250

Courant 415VAC AC33A AC33B (A) - / 200

plus de détails

moins de détails

Caractéristiques mécaniques

Couleur RAL 7035

Degré de protection IP65

Matière polyester

Raccordements

Section raccordement par câble maximum (mm²) 185

Poids et dimensions

Poids article (Kg) 18,97

Longueur article (m) 0,6

Largeur article (m) 0,3

Hauteur article (m) 0,8

Normes, certifications et homologations

Normes IEC 60947-1 : Appareillage à basse tension - Partie 1 : règles générales
IEC 60947-3 : Appareillage à basse tension - Partie 3: Interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinés fusibles.
IEC 60947-6-1 : Appareillage à basse tension - Partie 6-1: Matériels à fonctions multiples - Equipement de transfert de source

RoHS Oui
