Interrupteurs-sectionneurs en montage fond de tableau permettant la coupure et ou la fermeture en charge ainsi que le sectionnement sécurisé.

Caractéristiques électriques

Calibre (A) 125

Nombre de pôles 4P

Tension assignée d’isolement Ui (V) 1000

Tension assignée de tenue aux chocs Uimp (kV) 8

Courant à 415VAC AC20A/AC20B (A) 125

Courant à 415VAC AC21A/AC21B (A) 125

Courant à 415VAC AC22A/AC22B (A) 125

Courant à 415VAC AC23A/AC23B (A) 125

Courant à 690VAC AC20A/AC20B (A) 125

Courant à 690VAC AC21A/AC21B (A) 125

Courant à 690VAC AC22A/AC22B (A) 100

Courant à 690VAC AC23A/AC23B (A) 80

Pouvoir de fermeture en court-circuit sans fusible Icm (kA crête) 13

Courant assigné de courte durée admissible Icw 1s (kA eff.) 7

plus de détails

moins de détails

Caractéristiques mécaniques

Nombre de cycles de manoeuvres 8000

Raccordements

Section raccordement par câble maximum (mm²) 95

Section raccordement par barre cuivre maximum (mm²) 25x5

Poids et dimensions

Poids article (Kg) 1,17

Longueur article (m) 0,127

Largeur article (m) 0,141

Hauteur article (m) 0,077

Normes, certifications et homologations

Normes IEC 60947-1 : Appareillage à basse tension - Partie 1 : règles générales
IEC 60947-3 : Appareillage à basse tension - Partie 3: Interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinésfusibles.

RoHS Oui

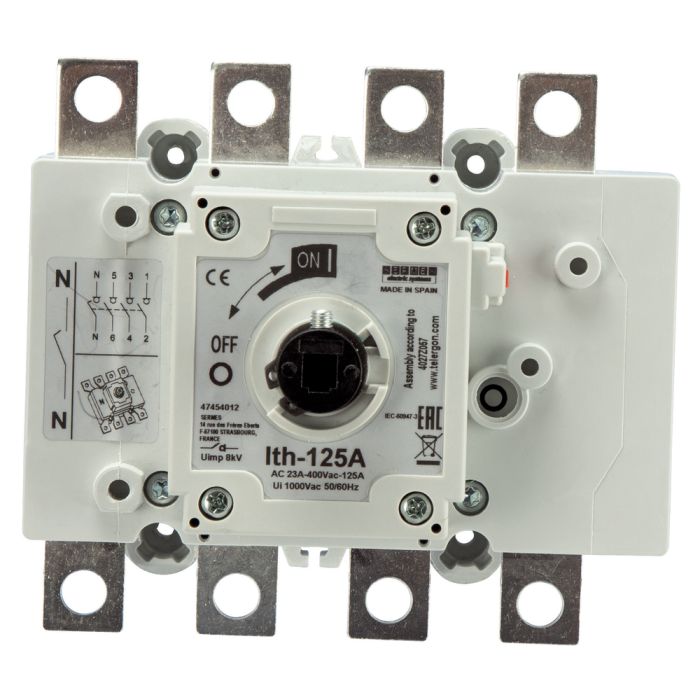

Interrupteur-sectionneur O2 125A 4 pôles
