Interrupteurs-sectionneurs en montage fond de tableau permettant la coupure et ou la fermeture en charge ainsi que le sectionnement sécurisé.

Caractéristiques électriques

Calibre (A) 1250

Nombre de pôles 3P

Tension assignée d’isolement Ui (V) 1000

Tension assignée de tenue aux chocs Uimp (kV) 12

Courant à 415VAC AC20A/AC20B (A) 1250A

Courant à 415VAC AC21A/AC21B (A) 1250A

Courant à 415VAC AC22A/AC22B (A) 1250A

Courant à 415VAC AC23A/AC23B (A) -/1000A

Courant à 690VAC AC20A/AC20B (A) 1250A

Courant à 690VAC AC21A/AC21B (A) 1000/1250

Courant à 690VAC AC22A/AC22B (A) 800/1000

Courant à 690VAC AC23A/AC23B (A) -/630

Pouvoir de fermeture en court-circuit sans fusible Icm (kA crête) 75

Courant assigné de courte durée admissible Icw 1s (kA eff.) 50

plus de détails

moins de détails

Caractéristiques mécaniques

Nombre de cycles de manoeuvres 500

Raccordements

Section raccordement par câble maximum (mm²) 2x400

Section raccordement par barre cuivre maximum (mm²) 80x5x2

Poids et dimensions

Poids article (Kg) 10,5

Longueur article (m) 0,507

Largeur article (m) 0,3

Hauteur article (m) 0,23

Normes, certifications et homologations

Normes IEC 60947-1 : Appareillage à basse tension - Partie 1 : règles générales
IEC 60947-3 : Appareillage à basse tension - Partie 3: Interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinésfusibles.

RoHS Oui

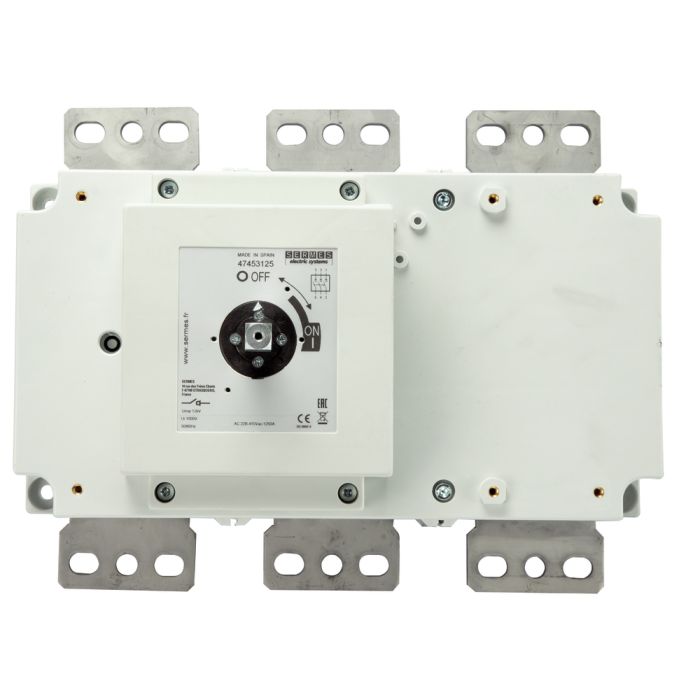

Interrupteur-sectionneur O2 1250A 3 pôles

Série :

Code article :

Référence fournisseur courte :

Série :

Code article :

Référence fournisseur courte :

besoin d'aide ?

Fiche technique .PDF

Notice d'utilisation .PDF

Schémas .ZIP
