euroclasse selon rpc picto

résistance mécanique chocs abrasions écrasements AG3 selon NF C 15-100 picto

résistance U.V et intempéries 5 picto

Immersion/submersion Picto AD7 selon NFC 15-100

enterré avec protection mécanique picto

non propagateur de la flamme selon nf c 320701 picto

Zone explosible selon NF C 15-100 Picto

température maximum de l ame + 90°C picto

bonne résistance chimique 3 Picto

conforme RoHS_Picto

Conforme CE

Données techniques

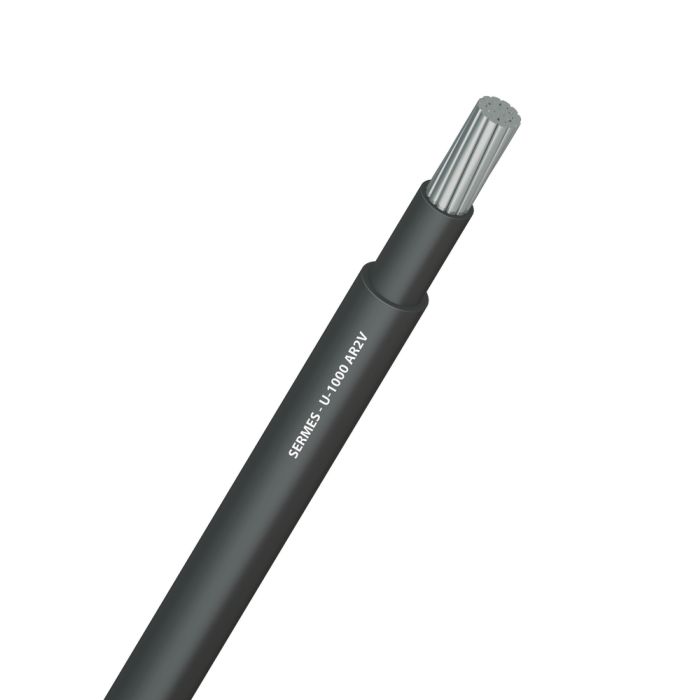

Âme aluminium câblé, classe 2

Isolation polyéthylène réticulé (XLPE)

Assemblage ruban séparateur et/ou gaine de bourrage

Gaine externe PVC noir, UV

Tension de service Uo/U 600 / 1000 V AC
900 / 1500 V DC

Tension d'essai 3500 V AC pendant 5 mn
8400 V DC pendant 5 mn

Plage de température de - 25°C à + 60°C

Température max. admissible à l'âme en régime permanent :
+ 90°C
en régime de court-circuit :
+ 250°C

Rayon de courbure fixe : 6 x ø

Traction statique 15 N/mm² de section alu

Traction dynamique 30 N/mm² de section alu

Repérage conducteurs couleurs selon HD 308 S2

Marquage NF USE U-1000 AR2V - n G s - n° d'usine + marquage métrique + n° de lot

Section (mm²) 120

Section complète (mm²) 1 x 120

ø gaine externe approx. (2) (mm) 18,2

Intensité en régime permanent enterré 20°c (1) (A) 266

Intensité en régime permanent air libre 30°c (1) (A) 280

Chute de tension cos. ϕ = 0,8 (V/A/km) 0,54

(1) (1) Intensités maximales (lz) valables pour :
- 3 câbles unipolaires posés en trèfle dans un système triphasé
- câble à 3, 4 et 5 conducteurs, utilisé dans un système triphasé
- câble 2x ou 3G, utilisé dans un circuit monophasé
- pose seule sur chemin de câble à l'air libre à 30°C
- pose seule dans un sol à 20°C.
Si les conditions d'installation sont différentes, par exemple ; groupement de plusieurs câbles, rayonnement solaire, pose en caniveau ou pose enterrée sous fourreau, etc, il conviendra d'appliquer des facteurs de correction selon NF C 15-100.

(2) (2) Valeurs données à titre indicatif et variables selon fabrication.

(**) (**) Norme XP C 32-321 : gaine résistante aux conditions climatiques extrêmes et au rayonnement solaire UV.

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 490

Poids alu (kg/km) 348

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes NF C 32-321 ou XP C 32-321(**) : câbles rigides isolés au polyéthylène réticulé sous gaine de protection en polychlorure de vinyle - série U-1000 AR2V.
Non propagation de la flamme : IEC 60332-1 / NF C 32-070 2.1 catégorie C2.
Essai de résistance climatique incluant le rayonnement UV.
RoHS : directive européenne 2011/65/UE.
Règlementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.

RoHS Oui

Conforme CE Oui
