euroclasse selon rpc picto

résistance mécanique chocs abrasions écrasements AG2 selon NF C 15-100 picto

Immersion/submersion Picto AD6 selon NFC 15-100

Zone explosible selon NF C 15-100 Picto

température maximum de l ame + 90°C picto

résistance aux huiles utilisées dans le secteur mécanique 4 picto

bonne résistance chimique 4 Picto

conforme RoHS_Picto

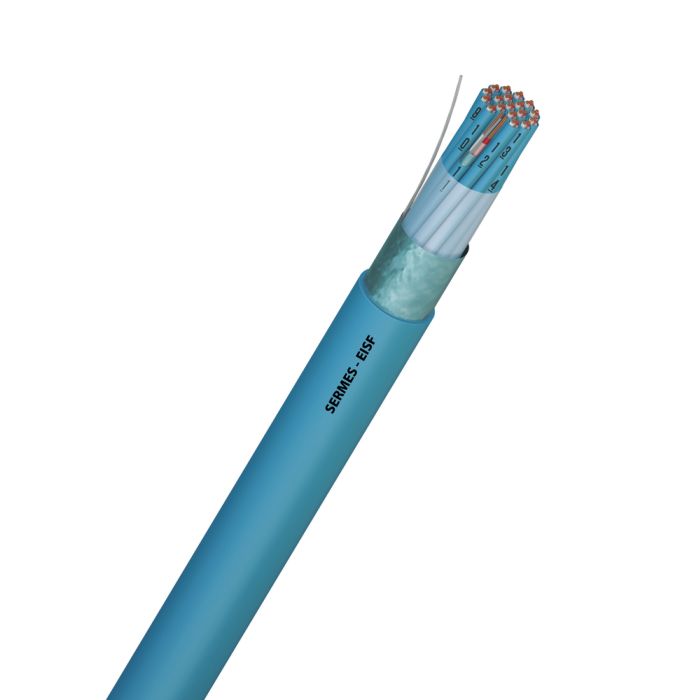

Données techniques

Âme 05 = cuivre nu massif
1 x ø 0,8 mm (0,5 mm²)
09 = cuivre nu câblé
7 x ø 0,4 mm (0,88 mm²)

Isolation PVC mélange R2

Câblage des conducteurs paire, tierce ou quarte et en couches concentriques

Assemblage ruban synthétique hydrofuge

Gaine par paire ou tierce PVC bleu ou gris

Écran général ruban polyester d'assemblage + ruban aluminium/polyester avec fil de continuité multibrins (7 x 0,20 mm) en cuivre étamé

Écran individuel par paire ou tierce ruban aluminium/polyester avec fil de continuité multibrins (7 x 0,2 mm) en cuivre étamé

Gaine externe PVC bleu ou gris, résistant aux hydrocarbures aliphatiques

Tension de service 500 V AC

Tension d'essai entre conducteurs :
1500 V AC pendant 1 mn
entre conducteurs et écran :
1000 V AC pendant 1 mn
entre écrans :
750 V AC pendant 1 mn

Résistance d'isolement min. à +20°C > 500 MΩ.km

Capacité nominale entre conducteurs et blindages 05 = 145 nF/km
09 = 160 nF/km

Self induction 05 = 0,75 mH/km
09 = 0,75 mH/km

Plage de température fixe : de -30 °C à +90 °C

Rayon de courbure fixe : 10 x ø

Traction statique 15 N/mm² de section cuivre

Traction dynamique 50 N/mm² de section cuivre

Repérage conducteurs 1 paire : blanc / rouge
1 tierce : blanc / rouge / bleu
Pour les câbles multipaires et les multitierces, le repérage des paires et tierces est obtenu par une numérotation, soit sur le conducteur blanc ou sur la gaine PVC de chaque élément.

Marquage Exemple : 03 IP 09 EISF

Section (mm²) 0,88

Section complète (mm²) 3 x 2 x 0,88

ø gaine externe approx. (2) (mm) 17

plus de détails

moins de détails

Dimensions et poids

Poids article (Kg/Km) 270

Poids cuivre (kg/km) 56,5

Conditionnement

Conditionnement TGL

Mini de vente (TGL) 1

Normes et directives

Normes AFNOR - M87-202 spécifications pour l'industrie du pétrole et la pétrochimie.
Non propagation de la flamme : IEC 60332-1-2 / NF C 32-070 C2.
Non propagation de l'incendie : IEC 60332-3-A / VDE 0472-804-C.
Résistant aux UV selon UL 1581 Section 1200
Résistance aux hydrocarbures : NF M87-202 Annexe A
Essais : NF C 32-200.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.

RoHS Oui
